Moblin etäkamerana OBS:ssä SRT:n yli

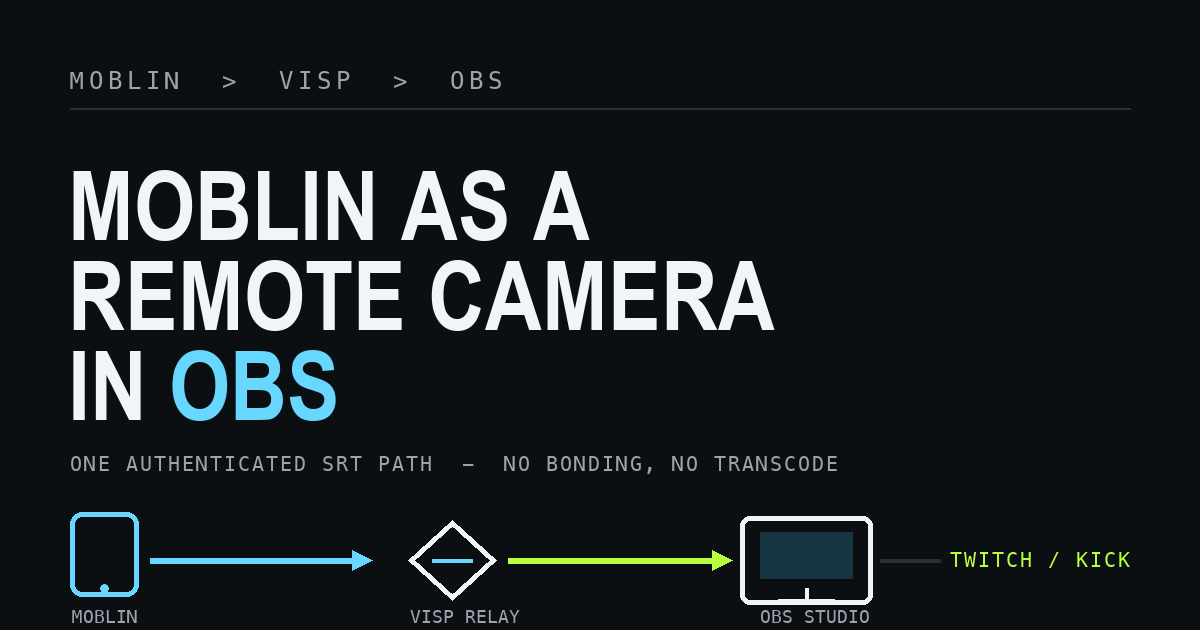

Käytät Moblinia etäkamerana OBS:ssä näin: luo VISPiin videolähde, liitä sen SRT-julkaisuosoite Moblinin striimiin ja lisää erillinen OBS-lukuosoite medialähteeksi. Moblin hoitaa kuvauksen ja mobiilienkoodauksen iPhonessa, VISP tunnistaa ja välittää tuotantosyötteen, ja OBS pitää valmiin Twitch- tai Kick-lähetyksen hallinnassaan.

Moblin on ilmainen, avoimen lähdekoodin (MIT) iOS-suoratoistosovellus. Se osaa julkaista SRT:llä, joten se sopii samaan relay-malliin kuin mikä tahansa muu enkooderi: puhelin muodostaa yhteyden ulospäin VISPiin, OBS muodostaa yhteyden ulospäin VISPiin, eikä kotiverkkoon tarvita saapuvaa SRT-porttia. Twitchin tai Kickin lähetysavain pysyy OBS:ssä, ei kenttäpuhelimessa. (Jos haluat ohittaa OBS:n, VISP Direct voi lähettää saman Moblin-syötteen relaylta suoraan Twitchiin, Kickiin tai YouTubeen. Tämä opas käsittelee OBS-työnkulkua.)

Miksi Moblin, ja miten sen yhdistäminen sopii VISPiin

Moblin kannattaa nostaa esiin, koska se osaa muutakin kuin pelkän SRT:n. Sen README luettelee tuen protokollille "RTMP, RTMPS, SRT, SRTLA, RIST or WHIP (WebRTC)", lisäksi "Adaptive bitrate for SRT(LA)" ja kyvyn käyttää yhtä mobiiliyhteyttä, yhtä WiFiä ja useaa Ethernet-yhteyttä yhtä aikaa — mitä usein kutsutaan yhdistämiseksi (bonding). Juuri tämä ominaisuus, SRTLA, aiheuttaa todennäköisimmin väärän oletuksen tästä työnkulusta.

SRTLA on erillinen, SRT:n päälle rakennettu protokolla. BELABOXin SRTLA-projektin mukaan se tarvitsee sekä lähettimen että vastaanottimen: srtla_send jakaa yhden SRT-virran useaan linkkiin, ja srtla_rec kokoaa ne takaisin yhdeksi SRT-virraksi ennen kuin luovuttaa sen tavalliselle SRT-sovellukselle. Yhdistäminen toimii siis vain, jos toinen pää on SRTLA-vastaanotin.

VISP-relay ajaa sellaista. Jokaisella VISP-laitteella on tavallisen srt://-osoitteen lisäksi srtla://-osoite, ja srtla_rec luovuttaa kootun virran relaylle samoilla tunnisteilla. Voit siis osoittaa Moblinin tavalliseen SRT-osoitteeseen yhden linkin syötettä varten tai SRTLA-osoitteeseen, kun haluat yhdistää mobiili- ja Wi-Fi-yhteyden. Molemmat linkit jakavat silti saman puhelimen ja usein saman peittoalueen, joten raskaampiin tarpeisiin vertaa erillisiä enkoodereita artikkelissa VISP vs BELABOX vs LiveU Solo. Alla olevat vaiheet alkavat tavallisesta SRT:stä ja kertovat, missä SRTLA eroaa.

Mitä tarvitset

• Moblin asennettuna kenttä-iPhoneen (App Store, ilmainen)
• OBS Studio tuotantotietokoneella
• VISP-tili, johon on kirjauduttu Twitchillä, Kickillä tai Googlella, ja hallintapaneelin Tila-valikossa valittuna Puhelimesta omaan OBS:ään (Direct on oletus; jos se jää päälle ja OBS lähettää samalle alustalle, kanavalla on kaksi lähettäjää)
• Riittävä lähetyskapasiteetti Moblinille ja latauskapasiteetti OBS:lle
• Kuulokkeet äänen tarkistamiseen ilman paluutien kaikua
• Paikallinen OBS-varascene kenttähäiriön varalle

Harjoittele samalla puhelimella, operaattorilla, reitillä ja kellonaikana kuin mitä käytät oikeana päivänä. Nopea koti-WiFi-testi ei todista liikkuvaa mobiilituotantoa, ja Moblinin näytöllä näkyvät bittinopeus- ja yhteystilastot ovat merkityksellisiä vain oikealla reitillä.

1. Luo Moblin-videolähde VISPiin

Kirjaudu VISPiin, avaa hallintapaneelin Laitteet-välilehti, valitse Videolähteet-kohdassa Lisää laite ja anna sille käytännöllinen nimi, kuten "roaming Moblin" tai "handheld iPhone". Yksi VISP-laite vastaa yhtä julkaisupolkua.

Valitse Copy kohdan Lisää tämä videolähteeseen vierestä. Arvo alkaa merkinnällä srt:// ja sisältää polun julkaisutunnisteen. Käsittele koko osoite salasanana: älä liitä sitä kuvakaappauksiin, chattiin, striimin grafiikoihin tai julkiseen vianetsintäviestiin.

VISP näyttää SRT:n oletuksena. Pidä se, ellei lähettävä verkko estä UDP:tä tai halua yhdistää yhteyksiä. Samalla välilehdellä Näytä RTMP- ja SRTLA-vara-osoitteet tuo esiin laitteen RTMP- ja SRTLA-osoitteet. RTMP:hen vaihtaminen ei lisää kaistaa yhteyteen, jolta yksinkertaisesti puuttuu lähetyskapasiteettia. Tarkka kojelaudan kulku on VISPin dokumentaatiossa kohdassa videolähteen lisääminen.

2. Lisää SRT-striimi Moblinissa

Avaa Moblinissa Settings → Streams → Create stream ja aseta sen URL täydeksi VISP-julkaisuosoitteeksi. Koska osoite käyttää srt://-skeemaa, Moblin lähettää tavallisella SRT:llä eikä SRTLA:lla — juuri sitä VISP-videolähde odottaa. Valitse tämä striimi aktiiviseksi ennen kuin palaat kameranäkymään.

Liitä VISP-osoite yhtenä arvona. Älä yritä jakaa sitä erillisiin palvelin-, stream ID- tai salasanakenttiin äläkä muokkaa skeemaa tai porttia käsin. Generoitu osoite sisältää jo SRT:n stream ID:n ja tunnistautumistiedot siinä muodossa, jota relay odottaa. Yhdistämistä varten liitä sen sijaan laitteen erillinen SRTLA-osoite; se osoittaa relayn SRTLA-porttiin (UDP 5000), joten pelkkä srt://-skeeman vaihtaminen muotoon srtla:// ei riitä.

3. Valitse asetukset, jotka mobiiliyhteys kestää

Käytä H.264-videota ja AAC-ääntä ennustettavalle VISP–OBS-polulle. Aseta kahden sekunnin avainruutuväli ja valitse resoluutio ja kuvataajuus, jotka puhelin pitää vakaana. Lukitse kameran suunta ennen kuin sommittelet lähteen OBS:ssä; vaihto vaakakuvasta pystykuvaan myöhemmin voi rikkoa olemassa olevan rajauksen tai scenen asettelun.

Älä valitse bittinopeutta yhden nopeustestin huipusta. Mittaa oikea reitti ja jätä marginaali toistettavan lähetystuloksen alle. Vakaa 720p30-kuva on hyödyllisempi kuin nimellinen 1080p-syöte, joka jatkuvasti jonoutuu, jäätyy tai yhdistää uudelleen.

Verkon käyttäytyminen	Parempi ensisäätö
Bittinopeus lähestyy toistuvasti käytettävissä olevaa kaistaa	Laske tavoitebittinopeutta
Lyhyet häviö- tai jitter-purskeet	Kasvata SRT-viivettä
Kapasiteetti muuttuu liikkeessä	Ota Moblinin adaptiivinen bittinopeus käyttöön
Pitkä katvealue tai koko operaattorin katko	Käytä OBS-varascenea tai lisää yhdistäminen (SRTLA)

Moblinin README mainitsee nimenomaisesti "Adaptive bitrate for SRT(LA)", jonka avulla enkooderi laskee ja myöhemmin palauttaa bittinopeuden mobiilikapasiteetin muuttuessa. Testaa se matalimmalla hyväksyttävällä kuvanlaadulla ennen kuin luotat siihen suorassa lähetyksessä. Adaptiivinen bittinopeus voi vaihtaa yksityiskohtia jatkuvuuteen; se ei voi lähettää videota, kun aktiivisella yhteydellä ei ole käyttökelpoista reittiä.

Relaysta OBS:ään kulkevalla polulla VISP ei transkoodaa saapuvaa syötettä. Koodekki, resoluutio, kuvataajuus, avainruutuväli ja bittinopeus, jotka Moblin lähettää, ovat ne, jotka relay välittää OBS:lle. Korjaa yhteensopimaton tai ylisuuri syöte enkooderissa sen sijaan, että odottaisit relayn muuntavan sen.

4. Säädä SRT-viive kenttäverkon mukaan

SRT voi lähettää kadonneet UDP-paketit uudelleen niin kauan kuin niistä on vielä hyötyä, ja sen viiveikkuna antaa noille uudelleenlähetyksille aikaa saapua. Liian pieni ikkuna näyttää näkyvää häviötä; tarpeettoman suuri lisää viivettä kentältä studioon. SRT-projekti dokumentoi tämän automaattisen uudelleenlähetyksen, ja SRT Alliancen yleiskatsaus selittää, miksi viive on sidoksissa edestakaiseen viiveaikaan.

Aja VISPin viivemittaus (hallintapaneelin Edistynyt-välilehti) sillä yhteydellä, jota Moblin oikeasti käyttää, ja valitse oikea verkkoprofiili. VISP muuntaa seitsemän edestakaisen näytteen mediaanin näiksi aloitussuosituksiksi:

Profiili	Suositus	Vähimmäisarvo
Kiinteä	3× mitattu RTT	120 ms
Wi-Fi	4× mitattu RTT	300 ms
Mobiili	6× mitattu RTT	600 ms

Syötä suositeltu millisekuntiarvo Moblinin kyseisen striimin SRT-viiveasetukseen. Mobiili saa enemmän liikkumavaraa, koska sen jitter on usein purskeista. Älä pienennä arvoa vain mainostaaksesi pienempää viivettä; katso ensin liikettä ja palautumista oikealla reitillä. OBS:n SRT-opas kuvaa viiveen samoin, mikrosekunteina osoitteessa; VISP soveltaa konservatiivisempia, mobiilituotantoon viritettyjä profiilirajoja.

5. Tuo Moblin-syöte OBS:ään

Moblin käyttää julkaisuosoitetta. OBS:n täytyy käyttää erillistä lukuosoitetta. Ne ovat tarkoituksella eri tunnisteet.

Nopein OBS-asennus on parittaa VISP-lisäosa, valita Moblin-laite ja lisätä se nykyiseen sceneen. Lisäosa luo tunnistetun medialähteen avaamatta julkista ohjausporttia, aivan kuten kuvataan kohdassa VISP OBS remote control. Vaihtoehtoisesti lataa generoitu scene-kokoelma ja valitse Scene Collection → Import; se sisältää varascenen ja yhden uudelleenyhdistävän medialähdescenen jokaista aktiivista VISP-laitetta kohti.

Manuaalinen lähde:

1. Paljasta tai kopioi laitteen OBS-lukuosoite VISPissä (hallintapaneelin OBS-välilehti Puhelimesta omaan OBS:ään -tilassa).
2. Lisää OBS:ssä Media Source.
3. Poista Local File -valinta.
4. Liitä OBS-lukuosoite kenttään Input.
5. Aseta Input Format arvoon mpegts, jos sitä ei ole jo annettu.
6. Varmista, että lähde yhdistää uudelleen, kun Moblin pysäytetään ja käynnistetään uudelleen.

Tilikohtaisen OBS-lukutunnisteen kierrättäminen mitätöi kaikki tilin olemassa olevat OBS-lähteet, joten tee se vain, kun aiot korvata ne. Yhden Moblin-laitteen julkaisutunnisteen kierrättäminen vaikuttaa vain siihen laitteeseen. Tämä on sama lähdetyönkulku kuin puhelin OBS-kamerana -oppaassa ja Larix Broadcaster -asennuksessa; Moblin vain korvaa enkooderin puhelimessa.

6. Testaa palautuminen ennen oikeaa lähetystä

Käynnistä Moblin ennen kuin lähetät OBS:n Twitchiin tai Kickiin. Vastaavan VISP-laitteen pitäisi vaihtua tilaan Live, ja OBS-lähteen pitäisi alkaa liikkua, kun SRT-yhteys ja purettavissa oleva avainruutu saapuvat.

Aja tämä lyhyt häiriöharjoitus kohde vielä offline-tilassa:

1. Varmista liike ja ääni OBS:ssä muutaman minuutin ajan.
2. Katkaise puhelimen aktiivinen verkko.
3. Varmista, että OBS pysyy yhdistettynä ja näyttää paikallisen varascenen.
4. Kytke puhelimen verkko takaisin ja katso Moblinin yhdistävän uudelleen.
5. Varmista, että sama OBS-medialähde jatkuu ilman uutta osoitetta.
6. Odota vakaata toistoa ennen kuin leikkaat takaisin kenttäkameraan.

Jos tuotannon on tarkoitus viihdyttää katsojia kameran ollessa offline-tilassa, seuraa mobiiliverkon kestävyysopasta ja määritä Media-state-ehto Advanced Scene Switcheriin, jotta lyhyt dekooderin muutos ei pompi scenejen välillä.

Mitä tämä kokoonpano ei tee

VISP välittää tunnistetun syötteen OBS:ään transkoodaamatta. SRT:n uudelleenlähetys voi palauttaa osan pakettihäviöstä, mutta tavallinen SRT ei voi yhdistää kahta linkkiä eikä jatkaa lähetystä täydellisen katkon läpi. Jos yhden operaattorin on saatava pettää keskeyttämättä kenttäkuvaa, käytä Moblinin SRTLA-osoitetta, jolloin molemmat linkit kantavat virtaa, tai erillistä yhdistävää enkooderia. Yhdistettynäkin kaksi linkkiä samassa katvealueessa putoavat yhdessä.

Vain yksi julkaisija voi omistaa VISP-laitepolun kerrallaan. Toinen puhelin ei voi olla valmiiksi yhdistettynä samaan osoitteeseen saumattomana varana. Anna jokaiselle puhelimelle tai enkooderille oma VISP-laite ja OBS-lähde; usean puhelimen IRL-opas näyttää, miten nämä itsenäiset lähteet sommitellaan OBS:ssä.

Vianetsintä

Moblin käynnistyy, mutta VISP ei näytä Live-tilaa

Tarkista, että oikea striimi on valittuna ja koko nykyinen julkaisuosoite on liitetty muuttamattomana: srt://-osoite tai yhdistäessä erillinen SRTLA-osoite. Varmista, ettei toinen enkooderi jo käytä kyseistä laitepolkua. Jos tunniste on kierrätetty tai peruutettu, korvaa vanha Moblin-osoite.

VISP on Live, mutta OBS on tyhjä

Varmista, että OBS:llä on lukuosoite, ei Moblinin julkaisuosoite. Tarkista, että medialähteen Local File on pois päältä, ja odota avainruutua. Jos OBS-lukutunniste on kierrätetty, lataa tuore scene-kokoelma tai päivitä lähteen osoite.

Kuva jäätyy liikkeessä

Laske tavoitebittinopeutta, ota Moblinin adaptiivinen bittinopeus käyttöön ja testaa se, ja aja VISPin viivemittaus uudelleen kenttäyhteydellä. Suurempi viive auttaa palautumaan häviöpurskeista, mutta se ei voi kompensoida lähetyskapasiteettia, joka jää enkoodatun bittinopeuden alle.

Video toimii, mutta OBS:ssä ei ole ääntä

Varmista, että Moblinilla on mikrofonin käyttöoikeus ja se lähettää AAC-raidan, ja tarkista sitten, ettei OBS-medialähde ole mykistetty eikä sen monitorointi luo kaikua puhelimeen.

SRT on estetty tapahtumapaikan verkossa

Ota Laitteet-välilehdellä käyttöön Näytä RTMP- ja SRTLA-vara-osoitteet, kopioi kyseisen laitteen RTMP-julkaisuosoite ja luo Moblinissa RTMP-striimi. Pidä OBS sen generoidulla lukupolulla. RTMP on yhteensopivuusvara TCP:n yli, ei parannus riittämättömään kaistaan.

Tarkistuslista ennen lähetystä

• Hallintapaneelin tila on Puhelimesta omaan OBS:ään.
• Moblinin aktiivinen striimi käyttää nykyistä VISPin srt://- (tai SRTLA-) julkaisuosoitetta.
• H.264, AAC, suunta, avainruutuväli ja bittinopeus on testattu.
• SRT-viive tulee oikean kenttäverkon mittauksesta.
• Adaptiivinen bittinopeus on käytössä ja testattu, kun mobiilikapasiteetti vaihtelee.
• OBS käyttää erillistä lukuosoitetta ja saa sekä kuvan että äänen.
• Kohteen lähetysavain pysyy vain OBS:ssä.
• Pakotettu katko vaihtaa varasceneen ja sama lähde palautuu.
• Jokaisella lisäkameralla on oma VISP-laite ja tunnisteensa.

Usein kysytyt kysymykset

Lähettääkö Moblin suoraan Twitchiin tai Kickiin tässä työnkulussa?

Ei. Moblin lähettää tuotantosyötteen VISPiin, OBS vastaanottaa sen, ja OBS lähettää valmiin tuotannon Twitchiin tai Kickiin. Näin scenet, alertit, tallennus ja kohteen lähetysavain pysyvät studiossa. Jos et tarvitse OBS:ää, VISP Direct voi lähettää Moblin-syötteen alustoille relaylta.

Voinko käyttää Moblinin SRTLA-yhdistämistä VISPin kautta?

Voit. VISP-relay ajaa SRTLA-vastaanotinta. Ota Laitteet-välilehdellä käyttöön Näytä RTMP- ja SRTLA-vara-osoitteet ja liitä laitteen SRTLA-osoite Mobliniin srt://-osoitteen sijaan.

Pitäisikö käyttää SRT:tä vai RTMP:tä Moblinista?

Käytä SRT:tä oletuksena palautumisen vuoksi ennustamattomassa verkossa. Käytä RTMP:tä, kun lähettävä verkko ei päästä UDP:tä läpi. Kumpikaan protokolla ei luo kaistaa eikä yhdistä yhteyksiä; se on SRTLA:n tehtävä.

Onko Moblin pakollinen VISPille?

Ei. Moblin on vahva ilmainen vaihtoehto iPhonella, erityisesti tekijöille, jotka arvostavat avoimen lähdekoodin enkooderia. VISPin omat natiivi- ja selainjulkaisijat sekä enkooderit kuten Larix Broadcaster kattavat saman relay-polun.

Lähteet ja seuraavat askeleet

• Moblin, avoimen lähdekoodin projekti (README ja ominaisuudet)
• BELABOX SRTLA -yhdistämisprotokolla
• VISP: videolähteen lisääminen
• VISP: OBS remote control ja julkaisulaitteet
• VISP: enkooderit, SRT-viive ja varayhteys
• OBS:n SRT-protokollaopas
• Haivisionin avoimen lähdekoodin SRT-projekti

Jos tuotat jo OBS:ssä ja haluat ilmaisen avoimen lähdekoodin puhelinenkooderin muuttuvan hallituksi kenttäkameraksi, kokeile VISPiä: luo yksi laite, liitä sen SRT-osoite Mobliniin ja aja häiriöharjoitus ennen seuraavaa suoraa lähetystäsi.
